WPF & ArcGIS Engine三维开发入门攻略

作者: 贼寇在何方来源: 博客园发布时间: 2010-12-21 16:10 阅读: 5829 次推荐: 2 原文链接 [收藏]

　　前些日子在做ESRI的开发大赛，从刚开始接触ArcGIS Engine（以下称AE）那会儿“摸着石头过河”那个阶段一路走下来，有了不少心得体会，在此给大家分享下。

　　做得是一个三维的校园地下管线系统，使用的AE的SceneControl组件。传说Scene适合小场景精细模型展示，Globe适合大场景海量数据展示，所以选的前者。界面用的是Dotnetbar for WinForm，但其实WPF更好些，这里我也以WPF为例。

　　我的系统环境：Windows 7 专业版，Visual Studio 2010，ArcGIS Engine 9.3

　　1.创建项目

　　创建一个WPF的项目，必须选择.Net framework 3.5（AE9.3不支持.Net4.0），添加引用：

ESRI.ArcGIS.3DAnalyst
ESRI.ArcGIS.AxControls
ESRI.ArcGIS.Carto
ESRI.ArcGIS.Controls
ESRI.ArcGIS.Display
ESRI.ArcGIS.Geometry
ESRI.ArcGIS.GlobeCore
ESRI.ArcGIS.Output
ESRI.ArcGIS.System
ESRI.ArcGIS.SystemUI

　　VS08可以在.Net选项卡下面找到所有引用，但10则只能去ESRI安装目录下找

　　2.界面

　　把缺省标题MainWindow改掉，分割主窗体中的Grid为左右两部分，两边各放置一个WindowsFormsHost，用于承载AE的控件。

　　打开XAML视图，
　　在顶部引入AE控件的命名空间，名字随意

xmlns:esri="clr-namespace:ESRI.ArcGIS.Controls;assembly=ESRI.ArcGIS.AxControls"

　　编辑两个WindowsFormsHost，添加两个控件

<WindowsFormsHost Margin="10" >
<esri:AxTOCControl x:Name="toc" Dock="Fill" />
</WindowsFormsHost>

<WindowsFormsHost Grid.Column="1" Margin="10" >
<esri:AxSceneControl x:Name="scene" Dock="Fill" />
</WindowsFormsHost>

　　3.代码
　　AE的程序需要Liscene才能启动，通常的办法是在窗体上放置一个LicenseControl。但对于WPF，这个办法行不通。
在App.xaml.cs，App类下建一个构造方法

public App()

{

   AoInitialize aoi = new AoInitializeClass();

   //Additional license choices can be included here.

   esriLicenseProductCode productCode =

       esriLicenseProductCode.esriLicenseProductCodeEngine;

   if (aoi.IsProductCodeAvailable(productCode) ==

       esriLicenseStatus.esriLicenseAvailable)

   {

        aoi.Initialize(productCode);

   }

}

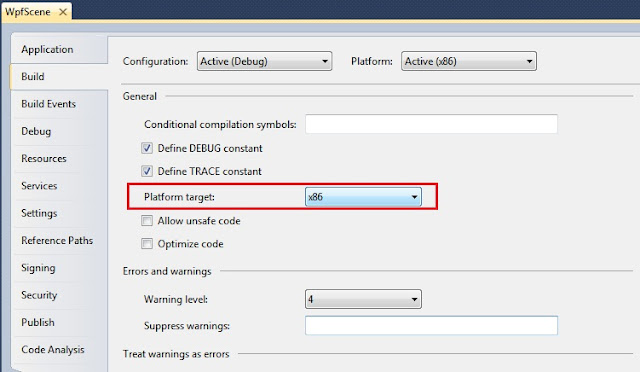

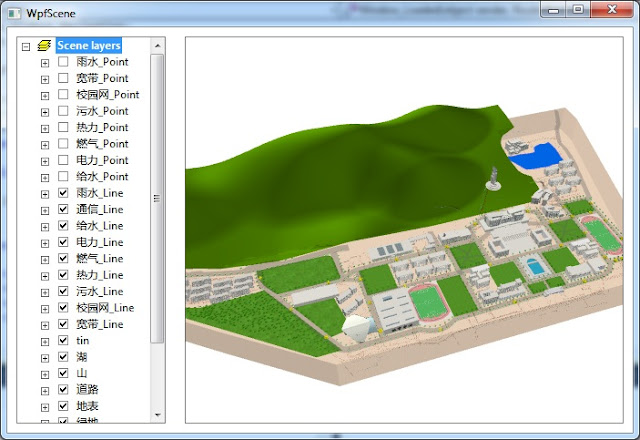

　　程序启动后，绑定TOC到Scene，并加载地图

private void Window_Loaded(object sender, RoutedEventArgs e)

{

   this.toc.SetBuddyControl(this.scene);//绑定Toc到Scene

   this.scene.LoadSxFile("******");//加载场景

   this.scene.Navigate = true;//启用Navigate

   this.scene.Update();

}
